JSR-WS050-3P30系列风电导电滑环

  • 产品简介:JSR-WS050-3P30系列过孔导电滑环,通孔直径50.8mm(适用任何<=50.8mm),外径:120mm,通路数:1-126,全铝合金结构的整体式精密导电滑环。支持signal(2A),或10A的电源电流,电压250VAC/24VDC.
  • 订购热线:0755-33686808
  • 产品详情

  • 联系我们

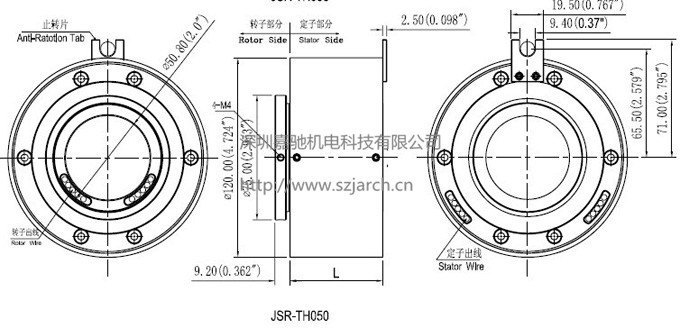

  • 产品尺寸图

  • 安装说明

  • 选型说明

    ◆ 适用于1.25-2.5MW风力发电机;

    ◆ 环面、触点采用贵金属材料,耐磨寿命长,接触电阻小;

    ◆ 每个环道采用多触点技术设计,运行可靠、稳定;

    ◆ 多通道信号传输,抗干扰设计;

    ◆ 带低温补偿,完全适应各种恶劣的运行环境;

    ◆ 可传输RS485、CAN-BUS、PROFIBUS、Ethernet等总线数据;

    ◆ 部件安装方便,更换快捷;

    ◆ 抗振动设计,完全适应风机的振动环境;

    ◆ 抗粉尘设计,完全满足沙漠使用中的防尘要求;

    ◆ 标准铝制箱体和外壳;

    ◆ 标准法兰配置,能很好地与各厂家风机匹配;

    小型发电机滑环;

    编码器滑环;

    风力发电设备;

    重型机械器人,机械臂;

    医疗设备;

    智能家电;

    灯光展示设备。



    电气性能 Electrical Spec.

    可选项 Options

    额定电压

    380VAC

    可装配法兰盘

    Rating voltage

    380VAC

    Flange for set up

    额定电流

    5A/路、 10A/路、15A/路

    导线出口方向、长度可选

    Rating current

    5A /Ring,10A /Ring,15A /Ring

    The wire exit direction,length is optional

    绝缘电阻

    1000MΩ@500 VDC

    支持更多通路数:1-126路

    Insulation resistance

    1000MΩ@500VDC

    Can combine more circuits:1-126Ring

    耐压

    600VDC@50HZ

    支持更高额定电流和额定电压

    Dielectric strength

    600VDC@50Hz

    Higher voltage and current capacity

    电气噪音

    10mΩ @6VDC,50mA,5Rpm

    可选更高转速:1000转/分钟、2500转/分钟、5000转/分钟等

    Electrical noise

    10mΩ@6VDC,50mA, 5Rpm

    Higher rotational seed:1000Rpm、2500Rpm、5000Rpm

    机械性能 Mechanical Spec

    环境性能 Environment

    转速

    300转/分钟

    工作温度

    -40℃~+80℃

    Speed

    300Rpm

    Working temperature

    -40℃~+80℃

    扭矩

    100N.cm

    机械振动

    MIL-SID-810E

    Torque

    100N.cm

    Mechanical vibration

    MIL-SID-810E

    防护等级

    IP 54(可选IP68)

    环境湿度

    60%

    Seal class

    IP54 (IP68Options)

    Humidity

    10% to 90% RH non-condensing

    接触材料

    贵金属

    环保认证

    Lead Free, RoHS compliant

    Contact material

    Precious Metal

    Materials

    Lead Free,RoHS compliant

    导线规格

    12色1.0mm2Teflon高温线

    CE Certified

    YES

    Lead Wire

    12color 1.0mm2Teflon wire

    CE Certified

    YES

    设计寿命

    5000万转

    *滑环寿命由滑环工作转速,工作环境和工作温度等决定

    Life

    500million revolutions



    客户提供定制需求--量身定做风力发电滑环确定滑环方案--确定签订合作合同--快递物流完成订单--售后跟踪服务
