JSR-WS038-3P30系列风电导电滑环
- 产品简介：JSR-WS038-3P30系列过孔导电滑环，通孔直径38.1mm(适用任何<=38.1mm)，外径：99mm，通路数：1-48，全铝合金结构的整体式精密导电滑环。支持signal(2A)，或最大30A的电源电流，电压250VAC/24VDC。
- 订购热线：0755-33686808
-
产品详情
联系我们

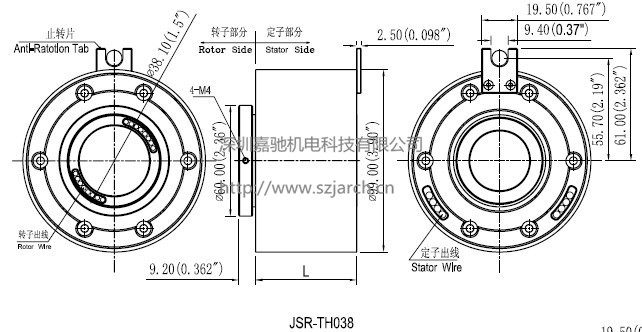

产品尺寸图
安装说明
选型说明
◆ 适用于1.25-2.5MW风力发电机；
◆ 环面、触点采用贵金属材料，耐磨寿命长，接触电阻小；
◆ 每个环道采用多触点技术设计，运行可靠、稳定；
◆ 多通道信号传输，抗干扰设计；
◆ 带低温补偿，完全适应各种恶劣的运行环境；
◆ 可传输RS485、CAN-BUS、PROFIBUS、Ethernet等总线数据 ；
◆ 部件安装方便，更换快捷；
◆ 抗振动设计，完全适应风机的振动环境；
◆ 抗粉尘设计，完全满足沙漠使用中的防尘要求；
◆ 标准铝制箱体和外壳；
◆ 标准法兰配置，能很好地与各厂家风机匹配；
.jpg)
小型发电机滑环；
编码器滑环；
风力发电设备；
重型机械器人，机械臂；
医疗设备；
智能家电；
灯光展示设备；
.jpg)
|
电气性能 Electrical Spec. |
可选项 Options |
||
|
额定电压 |
380VAC |
可装配法兰盘 |
|
|
Rating voltage |
380VAC |
Flange for set up |
|
|
额定电流 |
5A/路、 10A/路、15A/路 |
导线出口方向、长度可选 |
|
|
Rating current |
5A /Ring，10A /Ring，15A /Ring |
The wire exit direction,length is optional |
|
|
绝缘电阻 |
1000MΩ@500 VDC |
支持更多通路数：1-126路 |
|
|
Insulation resistance |
1000MΩ@500VDC |
Can combine more circuits:1-126Ring |
|
|
耐压 |
600VDC@50HZ |
支持更高额定电流和额定电压 |
|
|
Dielectric strength |
600VDC@50Hz |
Higher voltage and current capacity |
|
|
电气噪音 |
10mΩ @6VDC,50mA,5Rpm |
可选更高转速：1000转/分钟、2500转/分钟、5000转/分钟等 |
|
|
Electrical noise |
10mΩ@6VDC,50mA, 5Rpm |
Higher rotational seed:1000Rpm、2500Rpm、5000Rpm |
|
|
机械性能 Mechanical Spec |
环境性能 Environment |
||
|
转速 |
300转/分钟 |
工作温度 |
-40℃~+80℃ |
|
Speed |
300Rpm |
Working temperature |
-40℃~+80℃ |
|
扭矩 |
100N.cm |
机械振动 |
MIL-SID-810E |
|
Torque |
100N.cm |
Mechanical vibration |
MIL-SID-810E |
|
防护等级 |
IP 54(可选IP68) |
环境湿度 |
60% |
|
Seal class |
IP54 (IP68Options) |
Humidity |
10% to 90% RH non-condensing |
|
接触材料 |
贵金属 |
环保认证 |
Lead Free, RoHS compliant |
|
Contact material |
Precious Metal |
Materials |
Lead Free,RoHS compliant |
|
导线规格 |
12色1.0mm2Teflon高温线 |
CE Certified |
YES |
|
Lead Wire |
12color 1.0mm2Teflon wire |
CE Certified |
YES |
|
设计寿命 |
5000万转 |
*滑环寿命由滑环工作转速，工作环境和工作温度等决定 |
|
|
Life |
500million revolutions |
|
|
客户提供定制需求--量身定做风电导电滑环确定滑环方案--确定签订合作合同--快递物流完成订单--售后跟踪服务
