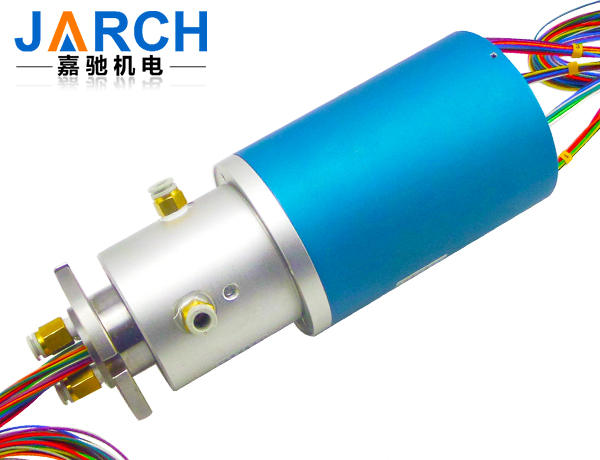

JSR-HY045-13E-1G系列电气旋转接头

  • 产品简介:JSR-HY045-13E-1G电气组合滑环是由嘉驰机电为客户开发的13路电,1路压缩空气的组合滑环,该组合滑环的电路部分由7路电源和6路信号组成;液压旋转接头部分由1路压缩空气通路组成。
  • 订购热线:0755-33686808
  • 产品详情

  • 联系我们

  • 产品尺寸图

  • 安装说明

  • 选型说明

    1、可以传输于任何旋转体的微小电流,电源电流或各种数据信号。

    2、可以传输液压动力,从0.8Mpa-20Mpa可以选择。

    3、可以传输压缩空气或其他特殊气体,以实现所需功能要求。

    4、电滑环通路数从2-96路可以选择,液压旋转接头(气动旋转接头)从1-36路可以选择。

    5、转速可以从10rpm-300rpm可以选择,满足各种设备的需求。

    旋转工作盘的信号和电流混合

    机器人精密动态检测仪器

    水平镀铜生产线

    智能动态玩具

    智能家电

    旋转舞台

    葡萄糖灌装生产设备、药液灌装设备

    .



    嘉驰机电拥有资深的设计师团队,如果你需要电气滑环尺寸图请联系嘉驰机电工程部



    联系方式:Q Q:1766590576





    手 机:13714251726



    联系人:易工



    电气性能 Electrical Spec.

    可选项 Options

    额定电压

    380VAC

    可装配法兰盘

    Rating voltage

    380VAC

    Flange for set up

    额定电流

    5A/路、 10A/路、15A/路

    导线出口方向、长度可选

    Rating current

    5A /Ring,10A /Ring,15A /Ring

    The wire exit direction,length is optional

    绝缘电阻

    1000MΩ@500 VDC

    支持更多通路数:1-126路

    Insulation resistance

    1000MΩ@500VDC

    Can combine more circuits:1-126Ring

    耐压

    600VDC@50HZ

    支持更高额定电流和额定电压

    Dielectric strength

    600VDC@50Hz

    Higher voltage and current capacity

    电气噪音

    10mΩ @6VDC,50mA,5Rpm

    可选更高转速:1000转/分钟、2500转/分钟、5000转/分钟等

    Electrical noise

    10mΩ@6VDC,50mA, 5Rpm

    Higher rotational seed:1000Rpm、2500Rpm、5000Rpm

    机械性能 Mechanical Spec

    环境性能 Environment

    转速

    300转/分钟

    工作温度

    -40℃~+80℃

    Speed

    300Rpm

    Working temperature

    -40℃~+80℃

    扭矩

    100N.cm

    机械振动

    MIL-SID-810E

    Torque

    100N.cm

    Mechanical vibration

    MIL-SID-810E

    防护等级

    IP 54(可选IP68)

    环境湿度

    60%

    Seal class

    IP54 (IP68Options)

    Humidity

    10% to 90% RH non-condensing

    接触材料

    贵金属

    环保认证



    嘉驰机电拥有资深的设计师团队,如果你要的产品上面没有,请点击:点击这里给我发消息 或致电: 0755-3368-6808
