JSR-HY038-36E-4G系列电气旋转接头
- 产品简介：JSR-HY038-36E-4G电气组合滑环是由嘉驰机电为客户开发的36路电，4路压缩空气的组合滑环，该组合滑环的电路部分由12路电源和24路信号组成；液压旋转接头部分由4路压缩空气通路组成。
- 订购热线：0755-33686808
-
产品详情
联系我们
产品尺寸图
安装说明

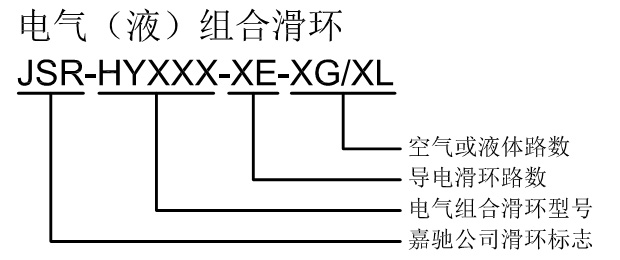

选型说明
.jpg)
1、可以传输于任何旋转体的微小电流，电源电流或各种数据信号。
2、可以传输液压动力，从0.8Mpa-20Mpa可以选择，
3、可以传输压缩空气或其他特殊气体，以实现所需功能要求。
4、电滑环通路数从2-96路可以选择，液压旋转接头（气动旋转接头）从1-36路可以选择
5，转速可以从10rpm-300rpm可以选择，满足各种设备的需求
.jpg)
|
旋转工作盘的信号和电流混合 |
机器人精密动态检测仪器 |
|
水平镀铜生产线 |
智能动态玩具 |
|
智能家电 |
|
|
旋转舞台 |
|
嘉驰机电拥有资深的设计师团队，如果你需要电液滑环尺寸图请联系嘉驰机电工程部
联系方式：Q Q：1766590576
手 机：13714251726
联系人：易工
|
电气性能 Electrical Spec. |
可选项 Options |
||
|
额定电压 |
380VAC |
可装配法兰盘 |
|
|
Rating voltage |
380VAC |
Flange for set up |
|
|
额定电流 |
5A/路、 10A/路、15A/路 |
导线出口方向、长度可选 |
|
|
Rating current |
5A /Ring，10A /Ring，15A /Ring |
The wire exit direction,length is optional |
|
|
绝缘电阻 |
1000MΩ@500 VDC |
支持更多通路数：1-126路 |
|
|
Insulation resistance |
1000MΩ@500VDC |
Can combine more circuits:1-126Ring |
|
|
耐压 |
600VDC@50HZ |
支持更高额定电流和额定电压 |
|
|
Dielectric strength |
600VDC@50Hz |
Higher voltage and current capacity |
|
|
电气噪音 |
10mΩ @6VDC,50mA,5Rpm |
可选更高转速：1000转/分钟、2500转/分钟、5000转/分钟等 |
|
|
Electrical noise |
10mΩ@6VDC,50mA, 5Rpm |
Higher rotational seed:1000Rpm、2500Rpm、5000Rpm |
|
|
机械性能 Mechanical Spec |
环境性能 Environment |
||
|
转速 |
300转/分钟 |
工作温度 |
-40℃~+80℃ |
|
Speed |
300Rpm |
Working temperature |
-40℃~+80℃ |
|
扭矩 |
100N.cm |
机械振动 |
MIL-SID-810E |
|
Torque |
100N.cm |
Mechanical vibration |
MIL-SID-810E |
|
防护等级 |
IP 54(可选IP68) |
环境湿度 |
60% |
|
Seal class |
IP54 (IP68Options) |
Humidity |
10% to 90% RH non-condensing |
|
接触材料 |
贵金属 |
环保认证 |
Lead Free, RoHS compliant |
|
Contact material |
Precious Metal |
Materials |
Lead Free,RoHS compliant |
|
导线规格 |
12色1.0mm2Teflon高温线 |
CE Certified |
YES |
|
Lead Wire |
12color 1.0mm2Teflon wire |
CE Certified |
YES |
|
设计寿命 |
5000万转 |
*滑环寿命由滑环工作转速，工作环境和工作温度等决定 |
|
|
Life |
500million revolutions |
|
|
.jpg)
1、路数：1路，介质：压缩空气，温度：-20-+80°C。
2、通道压力：1路12mm通气管，正压，1.0Mpa。
3、外壳材料：铝合金。
4、转速：0-50rpm。
