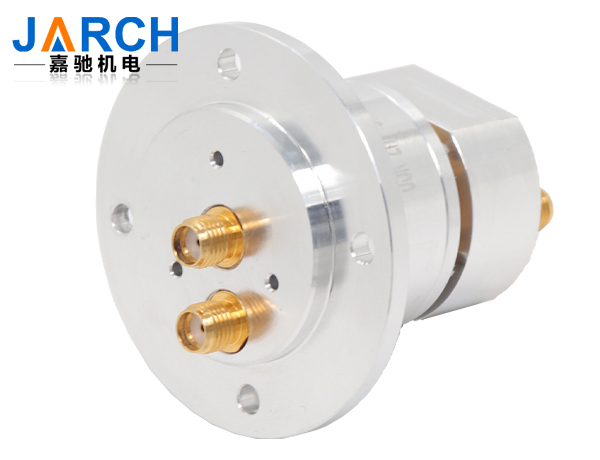

JSR-HF2LSMA-N系列高频导电滑环
- 产品简介：高频旋转接头用于连续旋转装置中，在固定部分与旋转部分之间传输高频信号， 此类滑环可以通过频率高达500 MHz－30GHz 以上的模拟信号。此系列分为单通道高频滑环 及多通道高频滑环两种。
- 订购热线：0755-33686808
-
产品详情
联系我们

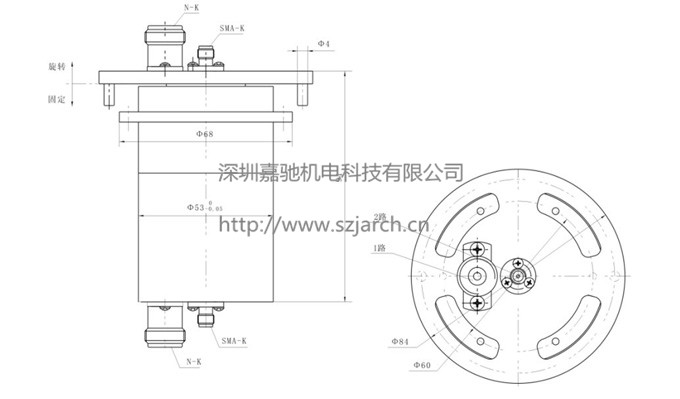

产品尺寸图
安装说明
选型说明
1、尺寸紧凑，满足产品小型化的需求。
2、双精密滚动轴承支撑，低扭矩，长寿命。
3、可传输电源、数据信号。
4、多种规格的法兰方便选择。
5、金-金触点，接触电阻极低。
6、兼容数据总线协议。
7、运转平滑。
8、低力矩。
.jpg)
1、军用雷达天线、多轴式三维空间模拟器、动中通。
2、带有射频信号的天线转台、支持1080P、1080I等HD-SDI的高清转台。
3、支持1080P、1080I等HD-SDI的多功能一体机（高速球）。
4、CCTV/摄像仪器、测试设备，交通控制、防御系统。
5、手术灯、离心测试台、分离机。
|
电气性能 |
||||
|
额定电压 |
380VAC/DC |
|||
|
频率范围 |
32GHZ—39GHz |
|||
|
特性阻抗 |
50Ω |
|||
|
外导体接触电阻 |
≤65mΩ |
|||
|
内导体接触电阻 |
≤50mΩ |
|||
|
绝缘电阻 |
≥1500MΩ@500V |
|||
|
耐压强度 |
≥2000V@50Hz |
|||
|
插入损耗 |
1路 |
loss≤0.5dB |
2路 |
loss≤0.3dB |
|
端口类型 |
1路 |
N-K/N-K |
2路 |
SMA-K/SMA-K |
|
电压驻波比起伏 |
1路 |
VSWR≤1.5 |
2路 |
VSWR≤1.2 |
|
导线规格 |
铁氟龙RG316 |
|||
|
导线长度 |
标准300mm |
|||
|
插入损耗起伏 |
0.1dB |
|||
|
触点材料 |
金---金 |
|||
|
隔离度 |
≥70dB |
|||
|
电压驻波比 |
直式≤0.05 |
|||
|
机械性能 |
||||
|
防护等级 |
IP54 |
|||
|
工作温度 |
-40℃~ +70℃ |
|||
|
工作湿度 |
60%RH |
|||
|
工作速度 |
10rpm max |
|||
|
外壳材质 |
黄铜镀锌 |
|||
客户提供定制需求--量身定做高频旋转连接器确定旋转连接器方案--确定签订合作合同--快递物流完成订单--售后跟踪服务
