JSR-FO-MJ2 双通道光纤滑环
- 产品简介：双通道光纤旋转接头（光纤滑环）（FORJ）同时提供两个独立的光纤通道，它保证器件围绕机械轴旋转时光信号不中断。可以是两根多模光纤通道或多模/单模混合通道。如要求两根单模光纤通道请选择MXn型光纤旋转接头。嘉驰机电的独特设计提升了双通道光纤旋转接头（光纤滑环）（FORJ）各项性能标准。
- 订购热线：0755-33686808
-
产品详情
联系我们

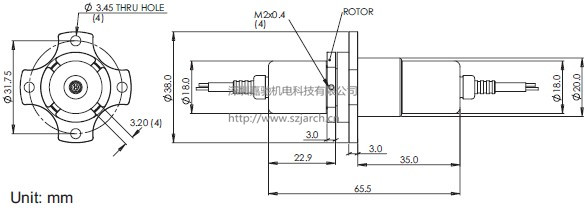

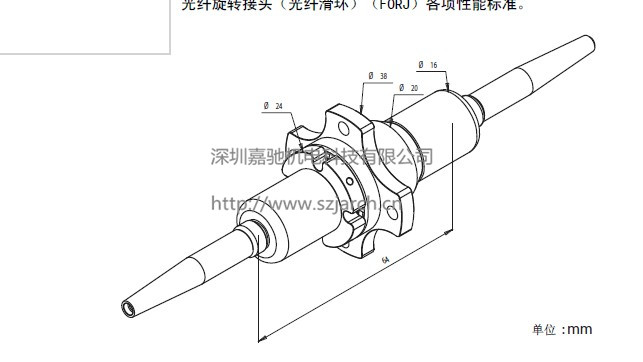

产品尺寸图
安装说明
选型说明
1、使用光进行信号传输，无电磁泄漏。
2、密封性好。
3、抗电磁干扰
4、无接触传输，无磨损。
5、寿命长，可达1000万转。
6、无摩擦，可在易燃易爆的环境中使用。
7、传输带宽远远大于电连接器，与波分复用器配合使用，更可以成倍提高带宽。
8、能在极端恶劣的自然环境下使用。
9、高磁电流干扰的情况下，也能正常的工作。
.jpg)
1）海底机器人与控制船之间的信号传输
2）雷达天线和车载信号处理系统之间的信号传输
3）战车的旋转塔台与车体内控制台之间的信号传输
4）焊接机器人与控制台之间的信号传输
5）远程机械的输入输出设备与控制之间的信号传输
6）台之间的连接及航天器跟踪
7）光电经纬仪
8）物料传输系统
.jpg)
|
参数 |
数值 |
参数 |
光纤滑环数值 |
|
波 长 |
1310/850 nm or 1310/1550 nm |
插入损耗 |
<4 dB/channel 1, <6 dB/channel 2 |
|
插损偏差 |
<+/-1 dB |
回波损耗 |
~15 dB |
|
亮度干扰 |
>50 dB |
开始扭矩 |
<0.2 Nm |
|
最大转速 |
100rpm |
允许最大光功率 |
23dBm |
|
牵引力 |
10 N (900 um jacket) |
存贮温度 |
-25 to 75 C |
|
寿 命 |
1亿—2亿转 |
封装型式 |
两端尾纤 |
|
工作温度 |
-20 to 65 C |
连接器类型 |
FC, SC, ST, SMA, or LC |
|
外壳材料 |
不锈钢 |
重量 |
100g |
|
光纤类型 |
多模3 mm 外护套 |
机械振动 |
MIL-STD-810G |
|
外形尺寸 |
20mm(直径）x65mm |
IP等级 |
IP60 |
|
振动 |
MIL-STD-167-1A |
|
|
嘉驰机电拥有资深的设计师团队，如果你要的产品上面没有，请点击: 或致电: 0755-3368-6808
