JSR-FO-LX3F系列三路光纤滑环
- 产品简介：MX4M多通道光纤旋转接头（光纤滑环）FORJ3）同时提供3个独立的单模光纤通道或3个多模通道。它能保证器件围绕机械轴旋转时光信号不中断。它有很好的稳定性和很高的抗串扰特性(<60 dB). 单 模/多模光纤通道任意组合。
- 订购热线：0755-33686808
-
产品详情
联系我们

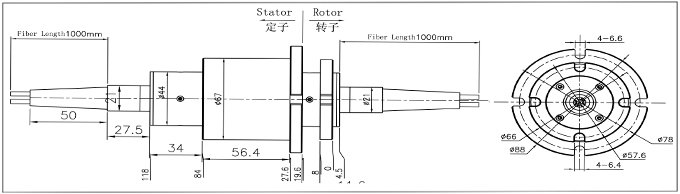

产品尺寸图
安装说明
选型说明
1、使用光进行信号传输，无电磁泄漏。
2、密封性好。
3、抗电磁干扰
4、无接触传输，无磨损。
5、寿命长，可达1000万转。
6、无摩擦，可在易燃易爆的环境中使用。
7、传输带宽远远大于电连接器，与波分复用器配合使用，更可以成倍提高带宽。
8、能在极端恶劣的自然环境下使用。
9、高磁电流干扰的情况下，也能正常的工作。
.jpg)
1）海底机器人与控制船之间的信号传输
2）雷达天线和车载信号处理系统之间的信号传输
3）战车的旋转塔台与车体内控制台之间的信号传输
4）焊接机器人与控制台之间的信号传输
5）远程机械的输入输出设备与控制之间的信号传输
6）台之间的连接及航天器跟踪
7）光电经纬仪
8）物料传输系统
.jpg)
副本.jpg)
|
参 数 |
数 值 |
参 数 |
光纤滑环数值 |
|
波 长 |
1310/850 nm (MM), 1550/1310 nm (SM) |
插入损耗 |
<2.5 dB (typical: 2-3 dB) |
|
插损偏差 |
~+/-0.5 to 1 dB |
回波损耗 |
~>30 dB |
|
亮度干扰 |
>50 dB (typical: 63 dB) |
开始扭矩 |
<1Nm |
|
最大转速 |
200rpm |
允许最大光功率 |
23dBm |
|
牵引力 |
10 N |
存贮温度 |
-20 to 65 C |
|
寿 命 |
>1亿-2亿转 |
封装型式 |
两端尾纤 |
|
工作温度 |
-25 to 75 C |
连接器类型 |
单模/多模 3 mm 外护套 |
|
外壳材料 |
不锈钢/铝 |
光纤类型 |
FC, SC, ST, SMA, LC or /APCs |
|
重量 |
1500g |
外形尺寸 |
请咨询嘉驰机电 |
|
IP等级 |
IP 65 (IP 68 optional) |
|
|
嘉驰机电拥有资深的设计师团队，如果你要的产品上面没有，请点击: 或致电: 0755-3368-6808
