导电滑环中的中频滑环和低频滑环

文章出处：深圳市嘉驰机电科技有限公司人气：-发表时间：2014-08-13 08:15:00

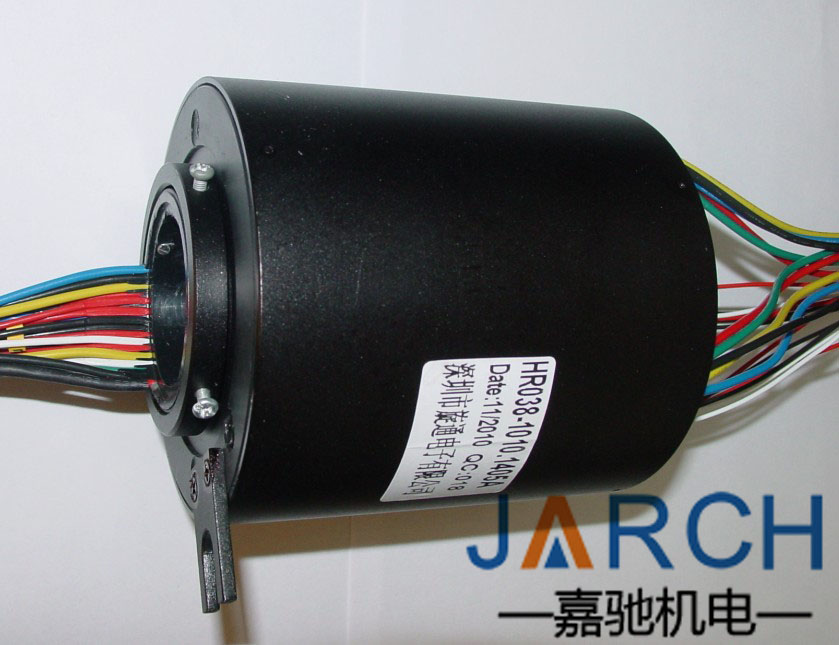

导电滑环

导电滑环中的中频滑环是用来传输几十兆赫能量和信号的滑环配件，一般情况下这种滑环的频率较高，当然了普通滑环也可以用来传输12兆赫以下的信号，一个环接电缆外层作为屏蔽环，另外一个环接中心导体。如果是传输12兆赫以上的信号的时候通常使用的是同轴线型的屏蔽式滑环。这种滑环的截面就像一个槽形，实际上就是一个矩形的同轴导体，另外还有一种电容式的中频滑环，中心的导体和其他的不同，是一种环状的，屏蔽层内是用绝缘垫支撑的，在固定部分和转动部分之间有一点间隙，互相是不接触的，中频信号通过与电容的耦合，在天线转动有效范围之内，也可以不用滑环，可以用其他绕装。光钎滑环

低频滑环就是利用滑动接触来传输低频能量和信号的滑环装置，通常情况下，滑环有差动滑环和圆柱形滑环两种，其中圆柱形滑环中的导电滑环又分为V形滑环和平环，导电环的材料通常是采用紫铜，黄铜，金和银，如果滑环的数量较多，风电滑环圆柱形滑环就会有上下两组电刷以及一个转盘组成。但是其尺寸较大，采用差动滑环可以显著地减少轴向的尺寸，同时还可以减少重量和体积，而差动滑环是由上下两组电刷和一个转盘组成，上电刷随天线方向的转动，下电刷是固定不动的，差动转接盘有上下两组接触片，相应的接触片都是由导线连接的，水银滑环利用差动机使其转速为方向转速的二分之一，天线转动的时候，流入每一下电刷的电流，都会经过差动转盘，并从相应的电刷流出，这样就会保证固定的部分和转动的部分都会有相应电路始终接通，滑动接触式磨损的粉末有可能会造成环与环之间的短路。因此，也从结构上保证了便于清理，通常使用组合式结构，也方便现场维修还有更换相应的零部件。
