导电滑环的工作原理

文章出处：深圳市嘉驰机电科技有限公司人气：-发表时间：2016-07-02 14:16:00

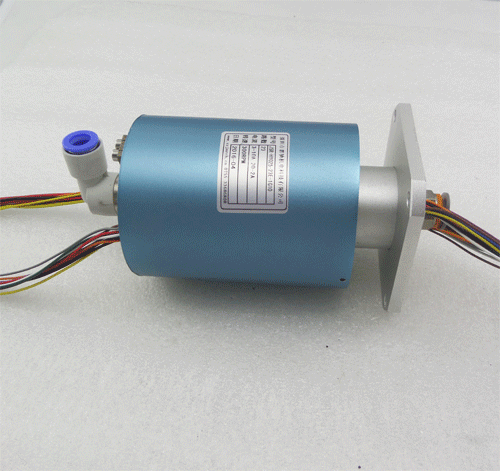

导电滑环也可称为旋转关节、导电环、电刷、集电环、换向器、旋转电气接口、集流环、回流环、工业滑环、线圈、转接器等...导电滑环是用来实现两个相对转动机构的图像、数据信号及动力传递的精密输电装置。嘉驰机电新型导电滑环其大大简化系统结构，避免导线在360°旋转过程中造成扭伤，扭断。并且保证接触可靠、所有的线路连通。因此电刷所用材料的导电性能必须要良好，对导电滑环的压强要适当，导电滑环的偏心和晃动量要小、耐磨性好、摩擦力矩要小，同心度好，产品质量才得以保证。

导电滑环其内部的电刷组件采用的是贵金属合金刷丝加工成型的，电刷材料有钯、金合金或镀金的线电刷和铜石墨合成的电刷，电刷丝是靠弹性压力与“V”形环槽的滑动接触，以此来传递信号及动力电流的导通，因此，要求电刷所用材料必须是导电性能非常好的贵金属，弹性压力对滑环的压强要适当，不可过大也不可过小，减小滑环的偏心和晃动偏差、耐磨性好、摩擦力矩小、便于维护。还要考虑屏蔽、耐高温，抗震，阻抗匹配、噪声电压等。
